經濟型TCSPC模塊
- 最小時間通道寬度低至813 fs
- 電子時間分辨率2.5 ps RMS（6.6 ps FWHM）
- 10 MHz飽和計數率
- 熒光壽命測量
- 磷光壽命測量
- 適用于Windows Vista / 7/8/10的免費儀器操作軟件（FCS曲線的實時計算和擬合）
- 并行操作多達4個模塊
- 可作為多模塊軟件包提供，例如SPC-132-EMN，SPC-133-EMN和SPC-134-EMN

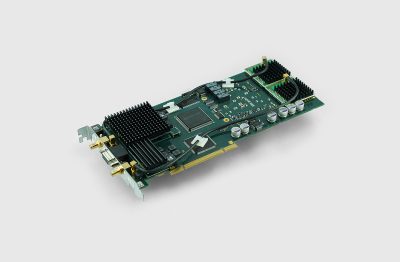

SPC-130-EMN是一種小型，低成本，時間相關的單光子計數（TCSPC）模塊，具有高時間分辨率，適用于標準熒光壽命應用以及需要大量并行TCSPC通道的應用。該計數卡提供PCI接口，可以輕松安裝在PC中。
一般信息
SPC-130-EMN計數卡具有所有標準的光子分布模式，連續流模式和FIFO（時間標簽）模式。但是，該計數卡沒有成像模式。因此，SPC-130-EMN板可用于傳統的熒光壽命實驗，擴散光學層析成像，停流實驗，單分子檢測以及FCS /壽命實驗。SPC-130-EMN特別具有過電壓保護信號輸入。它們可靠耐用，即使在惡劣條件下也可以使用。當為OEM應用大量訂購時，BH SPC-130-EMN模塊可提供空前的性價比。該模塊可升級到SPC-150N，用于熒光壽命成像顯微鏡（FLIM）和其他激光掃描應用。
隨產品附測量軟件
該SPCM操作和測量軟件，包含在所有的SPC系列模塊。SPCM提供在線計算和顯示（2D，3D）多種操作模式下采集的數據（衰減曲線，FCCS）。SPCM軟件正在進行積極的持續開發。SPCM經常收到有關新功能和錯誤修復的更新。閱讀更多…
FLIM和FCS數據分析
對于高級熒光壽命單曲線數據分析，請使用SPCImage。
對于高級熒光相關光譜（FCS）和互相關（FCCS）數據分析，請使用Burst Analyzer。
自定義編程庫（DLL，LabVIEW）
|
光子通道
|
||||||
|
原理
|
恒比鑒別器（CFD）
|
|||||
|
鑒別器輸入帶寬
|
4 GHz的
|
|||||
|
時間分辨率（FWHM / RMS，電子）
|
6.6 ps / 2.5 ps
|
|||||
|
IRF最大時間差異
|
50秒內<1 ps
|
|||||
|
理想輸入電壓范圍
|
-30 mV至-500 mV
|
|||||
|
最小 輸入脈沖寬度
|
200 ps
|
|||||
|
閾值
|
0至-250 mV
|
|||||
|
過零信號調整范圍
|
-100 mV至100 mV
|
|||||
|
同步通道
|
||||||
|
原理
|
恒比鑒別器（CFD）
|
|||||
|
鑒別器輸入帶寬
|
4 GHz
|
|||||
|
理想輸入電壓范圍
|
-30 mV至-500 mV
|
|||||
|
最小 輸入脈沖寬度
|
200 ps
|
|||||
|
閾值
|
0至-250 mV
|
|||||
|
頻率范圍
|
0至150 MHz
|
|||||
|
分頻器
|
1 2 4
|
|||||
|
過零信號調整范圍
|
-100 mV至100 mV
|
|||||
|
時間幅度轉換器/ ADC
|
||||||
|
原理
|
斜坡發生器/偏置放大器
|
|||||
|
TAC范圍
|
50 ns至5 μs
|
|||||
|
偏置放大器增益
|
1至15
|
|||||
|
偏置放大器偏移
|
TAC范圍的0％至50％
|
|||||
|
時間范圍（含）偏置放大器
|
3.3 ns至5 μs
|
|||||
|
最小 時間通道寬度
|
813 fs
|
|||||
|
ADC原理
|
具有糾錯功能的閃存ADC
|
|||||
|
非線性度
|
<0.5％RMS，典型值 <1％峰峰值
|
|||||
|
數據采集
|
直方圖模式
|
|||||
|
方法
|
板載2維 直方圖處理
|
|||||
|
在線顯示
|
衰減曲線（波形）
|
|||||
|
死時間
|
100 ns，與計算機速度無關
|
|||||
|
飽和計數率
|
10MHz
|
|||||
|
持續計數率
|
10MHz
|
|||||
|
理想 有效計數率（損失50％）
|
5MHz
|
|||||
|
內存中的最大曲線數
|
65536
|
16384
|
4096
|
1024
|
256
|
64
|
|
時間通道數/曲線
|
4
|
16
|
64
|
256
|
1024
|
4096
|
|
理想計數/通道
|
16位
|
|||||
|
溢流控制
|
無，停止，重復和糾正
|
|||||
|
采集時間
|
0.1 μs至100,000 s
|
|||||
|
顯示間隔時間
|
10 ms至100,000 s
|
|||||
|
重復時間
|
0.1 μs至100,000 s
|
|||||
|
曲線控制（內部時序）
|
可編程硬件定序器
|
|||||
|
輸入曲線控制（路由）
|
4bit,TTL
|
|||||
|
輸入計數啟用控制
|
1bit,TTL
|
|||||
|
輸入外部事件標記
|
4bit,TTL
|
|||||
|
輸入實驗觸發
|
TTL
|
|||||
|
數據采集
|
FIFO /參數標簽模式
|
|||||
|
方法
|
單個光子的時間和波長標記以及連續寫入磁盤
|
|||||
|
在線展示
|
衰減功能，FCS，FCCS，PCH MCS追跡
|
|||||
|
FCS計算
|
Multi-tau算法，在線計算和在線擬合
|
|||||
|
衰減曲線計數/波形記錄數
|
無限
|
|||||
|
死時間
|
100ns
|
|||||
|
飽和計數率，峰值
|
10MHz
|
|||||
|
持續計數率（總線傳輸限制）
|
典型值 4MHz
|
|||||
|
輸出數據格式（ADC /宏時間/路由）
|
12/12/4
|
|||||
|
FIFO緩存容量（光子）
|
2 * 10^6
|
|||||
|
宏定時器分辨率，內部時鐘
|
50 ns，12bit，由數據流中的MOTF條目標記的溢出
|
|||||
|
輸入宏定時器分辨率，同步時鐘
|
10 ns至100 ns，12bit，溢出，由數據流中的MOTF條目標記
|
|||||
|
輸入曲線控制（外部路由）
|
4bit, TTL
|
|||||
|
輸入計數啟用控制
|
1bit，TTL
|
|||||
|
輸入實驗觸發
|
TTL
|
|||||
|
運行環境
|
||||||
|
PC系統
|
Windows 7至10，> 8 GB RAM，建議使用64位操作系統
|
|||||
|
PC接口
|
PCI接口
|
|||||
|
能量消耗
|
大約 +5 V從12 W，+ 12 V從0.7 W
|
|||||
|
尺寸圖
|
240毫米x 130毫米x 15毫米
|
|||||
